本产品,基于安霸H22S85+索尼IMX577 Sensor（多种可选）+4G(cat4）+测距仪 打造，可提供高达4k 60帧/秒的视频录制或同等性能规格1080P 200帧/秒，同时推送1080P 30帧视频流。
H22S85芯片采用14nm工艺生产，可以使用H.265 HEVC格式压缩10位4K @ 60fps视频，或者使用H.264 AVC编解码器压缩4k @ 120fps。H22S85还配备了1.2GHZ四核ARMOCortex“-A53 CPU，可以管理许多其他任务，例如飞机控制，视频分析。H22S85还可以支持De-Warp算法和全景广角相机。该处理器还可以低延迟将图像以FullHD分辨率直接传输到地面设备
根据H.265和H.264标准，H22S85内部集成了时钟频率为1GHZ的ARMRCortex”-A9单核CPU，可处理广角便横式摄像机的图像失真，以低延迟的FullHD分辨率传输地面设备的实时图像。
H22S85旨在在快速动作拍摄以及流畅的慢动作播放期间提供原始视频，并提供10位高动态范围(HDR)视频处理，高ISO DSLR品质的摄影以及先进的3D电子图像稳定功能，大大减少了拍摄过程中运动的负面影响

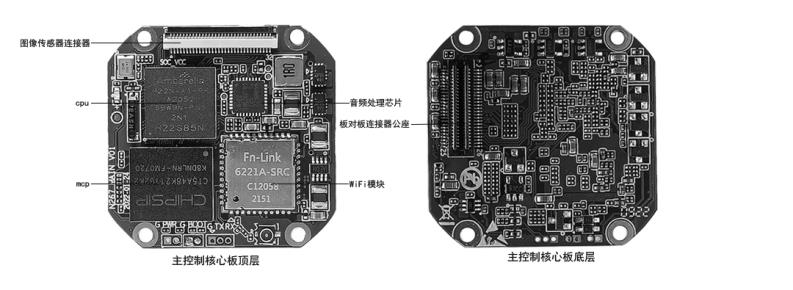

1. 主控制核心板简介（尺寸：35mm*35mm)

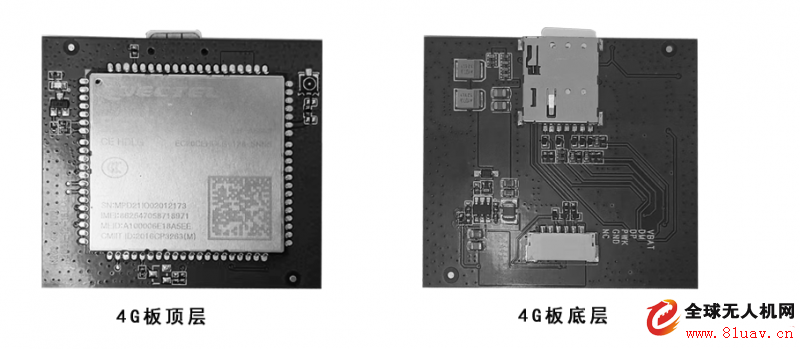

2. 4G板平面图

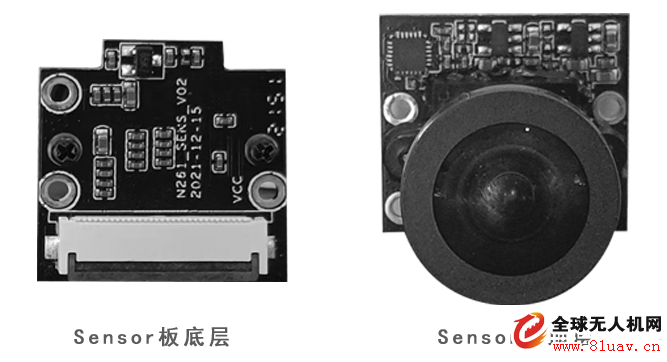

3.镜头板
|
关键指标 |
性能参数 |
|
主控芯片CPU |
H22S85 |
|
Sensor |
A：Sony IMX377（12M） B：Sony IMX577（12M） C: Sony IMX586（48M） D：Sony IMX283（20.3M） |
|
MCP |
CT5A48K211G2K2（DDR4 4G+ Nandflash） |
|
陀螺仪 |
6轴 |
|
WIFI/BT模块 |
2.4G、5G |
|
存储类型 |
外置 TF 卡,支持 8G~512G 推荐使用 U3 |
|
Type-C 接口 |
Type-C USB 5V；连电脑 U 盘模式； |
|
电源电压 |
7.2V~12V |
|
防抖 |
4K30帧，其它分辨率60帧以下EIS防抖 |
|
图像刷新率 |
200/120fps/60fps/50fps/30fps/25fps |
|
3G/4G |
支持 |
|
3D降噪 |
支持 |
|
储存温度 |
-40℃~85℃ |
|
工作温度 |
-35℃~65℃ |
|
扩展接口 |
HDMI、Wifi、网口、显示屏、CVBS、音频 IC、镜头模组、Uart、I2C、SPI、PWM、MIC等 |
|
模块 |
项目 |
参数说明 |
|
照片设置 |
分辨率 |
48M、20M、13M、12M、10M、8M、5M、3M、2M |
|
倒计时 |
关、3S、5S、7S |
|
|
畸变校正 |
关闭、打开 |
|
|
缩时照片间隔 |
关、1S、2S、3S、4S、5S、6S、7S、8S、10S、13S、15S、20S、25S、 30S、40S、1min |
|
|
缩时持续时间 |
无限制、1min、3min、5min、10min、20min、30min、1h、2h、3h、 5h |
|
|
时间水印 |
关闭、日期、日期时间 |
|
|
全景模式 |
2*2、3*3、180°（需要配合三轴云台及相关 APP 方可使用） |
|
|
视频设置 |
分辨率 |
16:9(4K、2.7K、1080P、720P) 4:3(1440P)目前仅 IMX377sensor 支 持使用 1440P |
|
帧率 |
24fps、25fps、30fps、48fps、50fps、60fps、120fps、240fps |
|
|
慢动作 |
关、4K2X、1080P4X、720P8X (根据 sensor 不同，所支持的慢动作 也会有所不同；具体以相应的模组规格书为准) |
|
|
快动作录影 |
OFF、2X、5X、10X、15X、30X |
|
|
延时间隔 |
关、1S、2S、3S、4S、5S、6S、7S、8S、10S、13S、15S、20S、25S、 30S、40S、60S |
|
|
持续时间 |
无限制、1min、3min、5min、10min、20min、30min、1h、2h、3h、 5h |
|
|
预录影 |
关闭、打开 |
|
|
EIS 防抖 |
关闭、打开 |
|
|
画质增强 |
超强、良好、正常 |
|
|
图像旋转 |
正常、垂直、水平 （是指录制的视频） |
|
|
畸变校正 |
关闭、打开 |
|
|
测光模式 |
中心、多点、点 |
|
|
视频档案长度 |
无限、1 分钟、5 分钟 |
|
|
循环录制 |
关闭、打开 |
|
|
录制音量 |
0、1、2、3 |
|
|
时间水印 |
关闭、日期、日期时间 |
|
|
系统设置 |
屏幕保护 |
关闭、1 分钟、3 分钟、5 分钟 |
|
自动关机 |
OFF，1min、3min、5min、10min、15min |
|
|
USB 自动开机 |
关闭、打开 |
|
|
开机录影 |
关闭、打开 |
|
|
语言 |
English、简体中文、繁体中文 |
|
|
光源频率 |
自动、50Hz、60Hz |
|
|
按键音 |
开、关 |
|
|
系统音量 |
0、1、2、3 |
|
|
声音选择 |
蜂鸣器、扬声器（使用扬声器需要搭配 G1 wifi 板装上扩展喇叭使用） |
|
|
音频编解码器 |
内部、外部（使用外部需要搭配 G1 网口板使用） |
|
|
自动开 WIFI |
关闭、打开 |
|
|
|
WiFi 频段 |
2.4G 或 5G |
|
显示屏亮度 |
低、中、高 |
|
|
显示设置 |
常规显示、全屏显示 |
|
|
补光灯 |
自动、关闭、打开 |
|
|
特效 |
原图、黑白、自然、负片、暖色调、对比度 |
|
|
白平衡 |
自动、日光、阴天、白炽灯、荧光灯 |
|
|
日期时间 |
年、月、日、时、分 |
|
|
格式化 |
否、是 |
|
|
重置 |
否、是 |
|
|
卡信息 |
可显示卡的容量和剩余空间 |
|
|
设备信息 |
显示固件版本号 |
|
|
其它功能 |
连拍 |
支持，长按确认键（B 键）连拍，松开停止连拍 |
|
抓拍 |
支持，录像中长按确认键（B 键）抓拍，松开停止抓拍 |
|
|
HDMI 输出分辨率 |
4K |
|
|
USB 摄像头分辨率 |
H.265、H.264：4K@30FPS，1080P@120FPS，720P@60FPS |
|
|
MJPG:5760*3240@10FPS，4000*3000@10FPS，4K@30FPS，1080P@30FPS， 720P@30FPS |
||
|
YUY2：480P@30FPS |
||
|
通过配置文件支持修改 UVC 输出码流 |
||
|
U 盘 |
接电脑默认进入 U 盘模式 |
|
|
倒置模式 |
通过卡中放配置文件，可修改显示或拍摄的文件翻转 180° |
|
|
WIFI 模式 |
AP 模式、STA 模式 |
|
|
配置 IP 地址 |
通过卡中放配置文件，自行修改相机端的 IP 和网关地址；修改分配 动态 IP 或静态 IP,默认是静态 IP |
|
|
|
其它 |
测距仪，地磁，气压仪，陀螺仪等数据的记录 |
