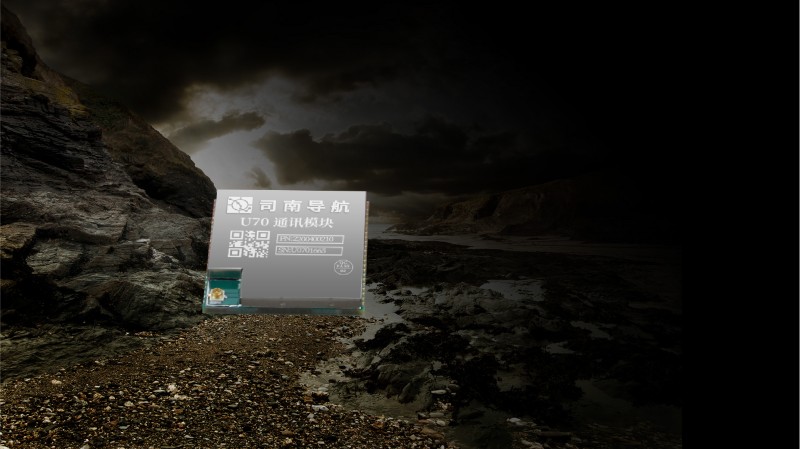

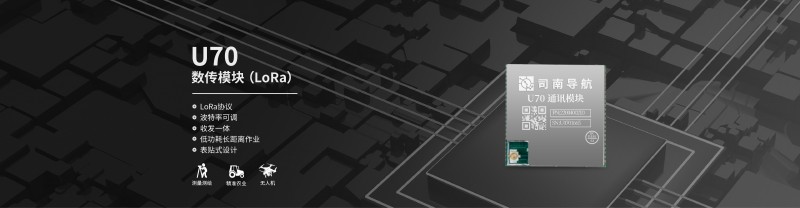

U70数传模块(Lora)
U70模块是司南导航专为GNSS差分数据传输设计的高性能数传模块，通道间隔250kHz,集接收和发射功能于一体，适用于RTK 实时数据传输; 采用LoRa协议，并具有输出功率稳定、接受灵敏度高、低误码率等优点，确保恶劣环境下也能正常工作；小尺寸表贴式设计、功耗低、电磁兼容性好，便于用户集成。主要应用于测量测绘、无人机和精准农业等领域。
产品优势
- Lora协议
- 波特率可调
- 收发一体
- 低功耗长距离作业
- 表贴式设计
超长工作距离 远距无忧
采用LoRa协议，可实现超长工作距离和较低功耗
接收仅0.2W
输出功率 2W
传输距离可高达10km
稳定性强
恶劣环境应对自如
U70输出功率稳定、接收灵敏度高、误码率低
在恶劣天气、遮挡环境下也能正常工作
也能正常工作
通用部分技术规范
|
频率范围 |
410-470MHz |
|
信道间隔 |
12.5KHz |
|
工作模式 |
半双工 |
|
频率稳定度 |
1.5ppm |
|
空中波特率 |
5级可调（500/11000/12500/15500/18000bps） |
|
调制方式 |
CSS |
|
空中波特率） |
5级可调（500/11000/12500/15500/18000bps） |
|
协议类型 |
LoRa |
|
电气特性供电范围 |
+3.3V~+3.6V DC |
|
接收电流 |
50mA |
|
发射电流 |
＜2A |
|
通讯接口 |
2x22Pin, Pin pitch 1.27mm |
|
天线接口 |
IPEX-K |
|
体积 |
30×30×3mm |
|
重量 |
8g |
|
工作温度 |
-35℃~+65℃ |
|
储存温度 |
-45℃~+85℃ |
接收部分技术规范
|
接收灵敏度 |
-120dBm |
|
功耗 |
0.2W |
|
杂散及镜像抑制 |
>70dB |
发射部分技术规范
|
输出功率 |
0.5W/1W/2W |
|
发射电流 |
<2A (发射功率2W) |
